GKE使用全局负载均衡器

文档版本

需求

项目原本是通过区域(日本)的Loadbalance服务接入(Nginx Service with Node type Loadbalance)，随着业务增长，其他区域的用户大量反应页面打开慢，于是需要谷歌的全局负载均衡器，GKE使用GLB并不能在Web页面上配置，具体参考¹

配置

GLB并不支持http => https的重定向，而且有一些自定义的7层规则，所以我在k8s内部配置了一组Nginx7层代理，用于http => https的重定向和其他自定义7层规则

1. 创建一个全局静态地址

   在VPC网络，外部IP地址，添加一个保留静态地址

   • 名称: ninechain-prod-gip-1
   • 网络服务层级: 优质
   • IP版本: IPv4
   • 类型: 全局

2. 创建backend服务

   检查

   $ kubectl get backendconfig
   NAME                                 AGE
   artwook-prod-service-ing-1-backend   24d


3. 创建内部的LB

   关键点在于配置文件中增加backend-config，不要使用443，我用443做后端时死活不通，heathcheck failed

   annotations:
    beta.cloud.google.com/backend-config: '{"ports": {"80":"artwook-prod-service-ing-1-backend"}}'


   Nginx配置文件是通过Configmap挂载到Pod中，Example如下

   检查

   $ kubectl get deployment/ninechain-prod-service-l7proxyinternal-1
   NAME                                       DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
   ninechain-prod-service-l7proxyinternal-1   1         1         1            1           24d


   $ kubectl get services/ninechain-prod-service-l7proxyinternal-1
   NAME                                       TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE
   ninechain-prod-service-l7proxyinternal-1   NodePort   10.31.245.16   <none>        80:32756/TCP   24d


4. 创建Ingress

   站点的SSL证书需要上传到secret

   如果没有上传请执行下面的命令

   kubectl create secret tls prod-resource-ssl --key=prod-resource-ssl.key --cert=prod-resource-ssl.crt


   检查

   $ kubectl get ing
   NAME                           HOSTS     ADDRESS          PORTS     AGE
   ninechain-prod-service-ing-1   *         35.***.***.***   80, 443   23d

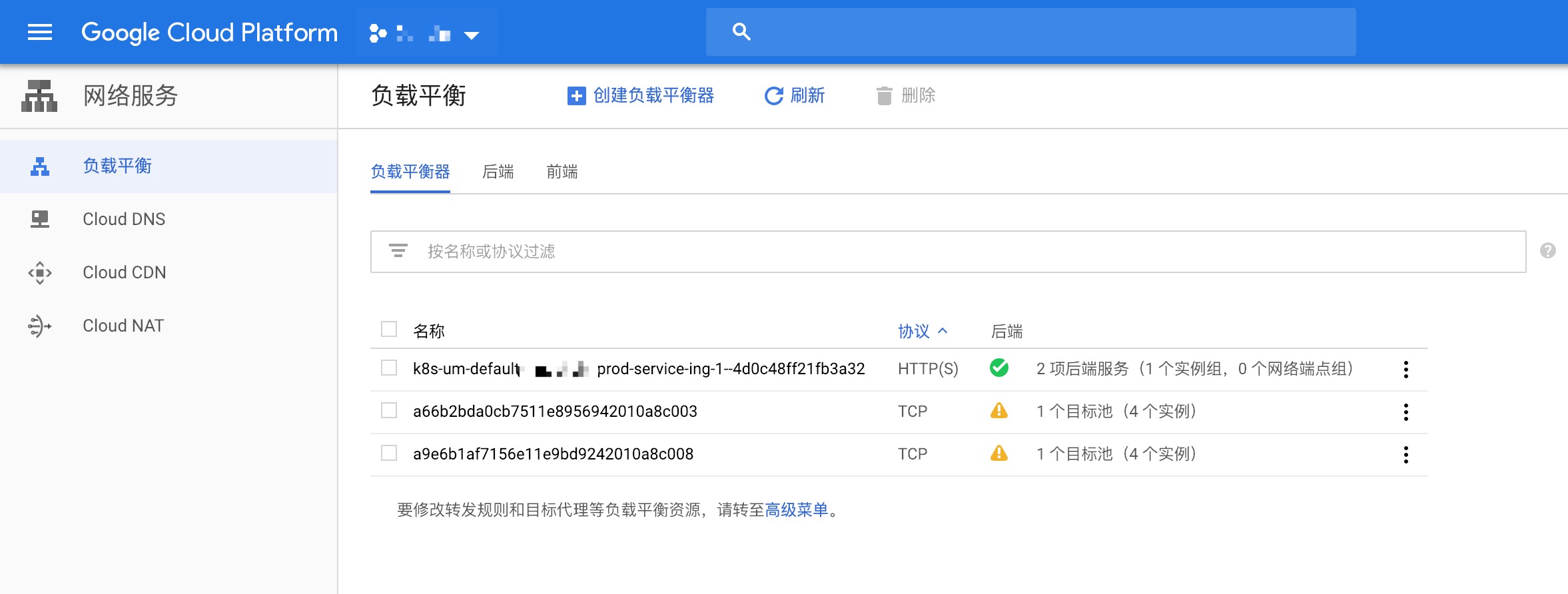

   ADDRESS已经绑定上了分配给我们的全局IP，这时在页面上就能看到负载均衡器的配置了

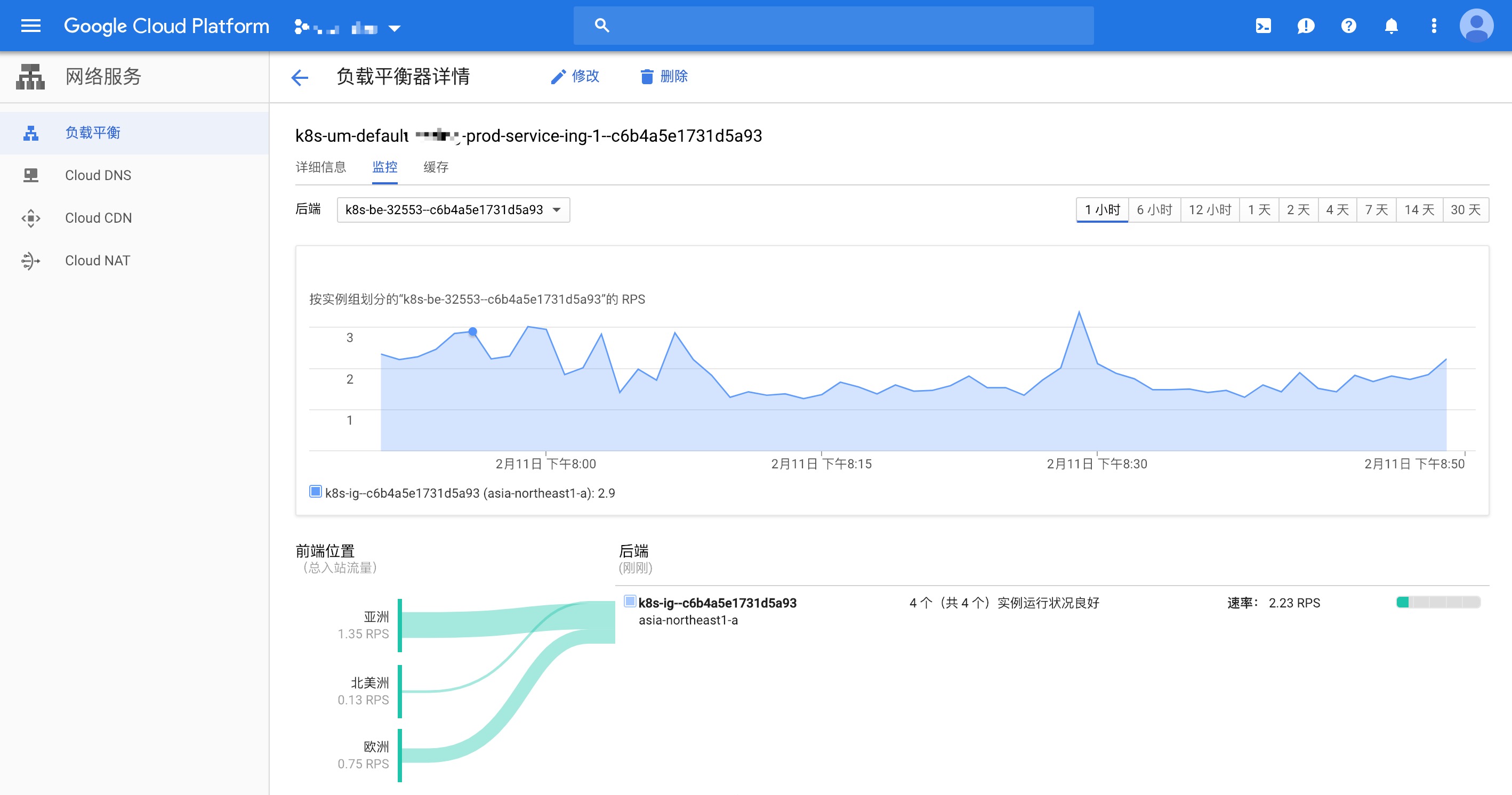

   检查



   当有流量时候可以看到



http重定向跳转

按照上面的配置，ingress到后端是走的80，后端的内部l7proxy怎么才能知道用户是通过前端80访问过来还是443访问过来的呢？

查了不少资料，发现GLB在代理的时会增加一个header, x-forwarded-proto 通过这个值是http还是https可以知道用户是通过哪个前端进来的，于是我就在每个proxy_pass之前进行了判断，加入

if ($http_x_forwarded_proto = 'http') {
   return 301 https://$host$request_uri;
}

参考

¹. k8s-http-balancer ↩
